13.система охлаждения камаз

Система охлаждения состоит из жидкостного насоса, вентилятора с управляемым гидравлическим приводом (гидромуфта привода вентилятора, регулятор-выключатель гидромуфты), радиатора с жалюзи, расширительного бачка, термостатов, контрольно-измерительных приборов, полостей и каналов в блоке цилиндров и головках и трубопроводов.

Жидтстной насос центробежного типа создает постоянную циркуляцию жидкости в системе охлаждения двигателя. Он установлен на переднем торце левого блока цилиндров двигателя.

В корпусе насоса на шариковых подшипниках установлен вал. На переднем конце вала закреплен шпонкой двухручьевой шкив. На противоположном конце вала напрессована и закреплена гайкой крыльчатка насоса. Вал насоса приводится во вращение с помощью клиноременной передачи от шкива коленчатого вала двигателя. Полость в корпусе насоса под крыльчатку герметизирована сальником, состоящим из корпуса, резиновой уплотнительной манжеты, разжимной пружины и графитового кольца. Сальник запрессован в корпусе водяного насоса, а его графитовое кольцо постоянно прижато к упорному стальному кольцу. Между упорным кольцом и крыльчаткой установлено уплотнительное резиновое кольцо. Высокое качество изготовления торцов графитового и стального упорных колец обеспечивает надежное контактное уплотнение водяной полости насоса.

Для контроля исправности торцевого уплотнения в верхней части корпуса насоса имеется дренажное отверстие. Выход капель жидкости, просочившейся в полость подшипников, обеспечивается через дренажное отверстие в корпусе. Постоянная течь жидкости из дренажного отверстия свидетельствует об износе и необходимости замены изношенных деталей уплотнения крыльчатки. Закупорка дренажного отверстия приводит к выходу из строя подшипников.

Подшипники с односторонним уплотнением. При сборке полость установки подшипников заполняется на 1/3—1/2 объема смазкой Литол-24 (20…30 г).. В процессе эксплуатации периодически требуется пополнение через пресс-масленку в корпусе насоса смазки подшипников до появления ее из дренажного отверстия.

Рис. 2.21. Жидкостной насос системы охлаждения:

1— пылеотрзжатель; 2 — стопорное кольцо; 3, 4 — шарикоподшипники; 5 — водоотража-тель; 6 — крыльчатка; 7 — уплотнитсльиый сальник; 8 — вал: 9 — уплотнительное резиновое кольцо; 10 — упорное стальное кольцо; 11 — шайба; 12 — колпачковая гайка; 13 — корпус; 14 — шкив

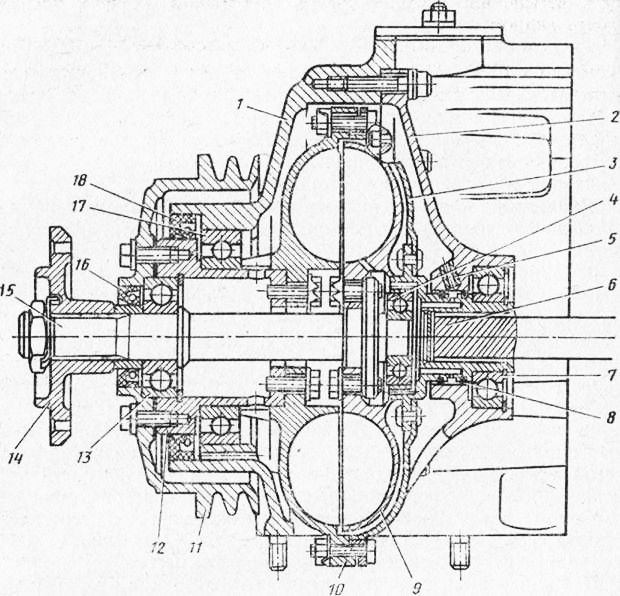

Рис. 2.22. Гидромуфта привода вентилятора:

1—передняя крышка: 2—корпус подшипника; 3— кожух; 4, 7, 13, 17— шарикоподшипники; 5 — трубка корпуса подшипника; 6 — шлицевой вал привода ведущих частей гидромуфты; 8 — уплотнительное кольцо; 9 — ведомое колесо; 10 — ведущее колесо; 11 — шкив; 12 — ступица шкива; 14 — ступица вентилятора; 15— ведомый вал; 16, 18 — уплотнения

Вентилятор осевого типа, пяти лопастный, создает регулируемый поток воздуха через сердцевину радиатора системы охлаждения. Он кренится на ступице ведомого вала гидромуфты и размещен в кожухе. При вращении вентилятора кожух формирует поток воздуха, направленный через сердцевину радиатора, и тем самым повышает эффективность вентилятора.

Привод вентилятора гидравлический с автоматическим поддержанием оптимального температурного режима двигателя. Он состоит из гидромуфты и регулятора-выключателя режима ее работы.

Регулятор-выключатель обеспечивает автоматическое изменение частоты вращения вентилятора, а следовательно, и его производительности в зависимости от температуры жидкости в системе охлаждения путем регулирования количества масла, поступающего в полость гидромуфты, а также при необходимости включение или выключение вентилятора.

Гидромуфта устанавливается в передней части двигателя соосно с коленчатым валом в полости, образованной передней крышкой блока (см. рис. 2.22) и корпусом подшипника. Ведущий вал в сборе с кожухом, ведущее колесо, ступица шкива и шкив генератора, соединенные болтами и вращающиеся в шарикоподшипниках, составляют ведущую часть гидромуфты. Она приводится во вращение от коленчатого вала двигателя посредством шлицевого вала. Ведомое колесо в сборе с валом и закрепленной на нем ступицей вентилятора, вращающиеся в шарикоподшипниках, составляют ведомую часть гидромуфты. Гидромуфта уплотнена резиновыми манжетами.

На внутренних тороидальных поверхностях ведущего и ведомого колес имеются радиальные лопатки, отлитые вместе с колесами. На ведущем колесе их 33, на ведомом — 32. Межлопаточное пространство колес образует рабочую полость гидромуфты.

Передача крутящего момента с ведущего колеса гидромуфты на ведомое колесо происходит при заполнении рабочей полости маслом. При работающем двигателе масло, поступающее из нагнетающей секции масляного насоса через канал регулятора-выключателя (см. рис. 2.19), попадает на лопатки вращающегося ведущего колеса, увлекается им, приобретая при этом кинетическую энергию. В дальнейшем частицы масла, ударяясь в лопатки ведомого колеса, отдают им энергию, обеспечивая вращение ведомых деталей и вентилятора. Частота вращения ведомого колеса с вентилятором при постоянной частоте вращения ведущего колеса зависит от количества масла, поступающего в полость гидромуфты. Резкое изменение частоты вращения коленчатого вала двигателя сопровождается проскальзыванием ведущего колеса гидромуфты относительно ведомого, что снижает динамические нагрузки в приводе.

Гидравлический привод обеспечивает работу вентилятора в трех режимах: автоматического управления, принудительного включения и принудительного отключения. Основной режим работы вентилятора — автоматический.

При работе вентилятора в режиме автоматического управления рычаг устанавливается в положение «В». С повышением температуры охлаждающей жидкости, омывающей термо-силовой элемент датчика, активная масса, находящаяся в баллоне термодатчика, начинает плавиться и, увеличиваясь в объеме, перемещает шток датчика и золотник. Последний, перемещаясь, открывает подводящий канал в корпусе регулятора-выключателя, связанный с нагнетательной магистралью масляного насоса, и сообщает его с отводящим каналом, обеспечивая поступление масла в полость гидромуфты и вращение вентилятора. Нагрев жидкости до температуры 85…..90 °С приводит к полному открытию подводящего канала, максимальной подаче масла и предельной производительности вентилятора.

Радиатор системы охлаждения КАМАЗ

Если радиатор системы охлаждения не работает, двигатель перегревается, что серьезно приближает его к капитальному ремонту или полной замене.

Выбирая радиатор охлаждения КАМАЗ, первым делом обращают внимание на количество рядов. От этого напрямую зависит скорость охлаждения жидкости, текущей в радиаторе. По закону физики известно, что чем большая площадь предмета, тем быстрее охлаждение, кроме того проходя больший круг антифриз быстрее остывает. Таким образом, большее количество рядов положительно влияет на эффективность работы.

КАМАЗы в экстремальных условиях быстро собирают грязь на передней поверхности радиатора охлаждения, что приводит к его перегреву. Не надо ждать пока стрелка указателя температуры зашкалит - чтобы увеличить срок службы радиатора охлаждения, достаточно его периодически протирать.

Причиной поломки радиатора может быть неисправность термостата, в результате чего охлаждающая жидкость начинает циркулировать неправильно. При этом, помните, что даже при бережном отношении, радиатор охлаждения КАМАЗ служит не более 10 лет, по истечению этого срока потребуется его замена.

В нашем центре продаж «Автоградус» можно купить радиаторы охлаждения КАМАЗ от известного производителя – Шадринский автоагрегатный завод (ШААЗ), изготовленных по уникальной технологии КупроБрейз. КупроБрейз – это производство радиаторов методом пайки твердым припоем (медный порошок с добавлением легирующих компонентов). Новая технология производства позволяет получить радиатор охлаждения КАМАЗ с высоким КПД, сохранив прочность и легкость.

Радиатор отопления КАМАЗ

Радиатор отопления КАМАЗ подключён к системе охлаждения двигателя, размещается он впереди капота, под облицовочной панелью КАМАЗ.

Система отопления обеспечивает принудительную подачу горячего воздуха к стеклам дверей, ветровым стёклам, лицу и ногам пассажиров и водителя. Отопление КАМАЗ имеет сложное устройство и состоит из радиатора, привода управления отоплением, трубопроводов обдува, распределителя горячего воздуха и других деталей.
